Upevňovací set pro vchodové stříšky, nebo pergoly je vhodný na nezateplenou fasádu. Pro instalaci je nutné vyvrtat díru skrz zeď. Sety je možné modifikovat dle rozměrů zdi.

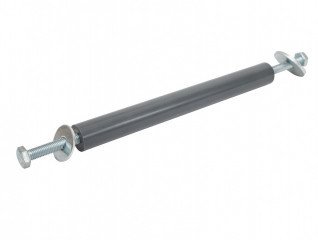

Schéma: Upevňovací set Typ E
| Upevňovací set Typ E | |
|---|---|
| obsah balení |
2 x PVC nosník (M10 x 240 mm) 4 x šroub (M10 x 80 mm) 2 x podložka (34 mm) 2 x podložka (44 mm) |
| vhodný pro |
Porobeton, Ytong, nebo ostatní dutá zdiva bez vnější izolace |
| přerušený tepelný most | ANO |
| předvrtání | ANO |
| lze modifikovat |
ANO (PVC nosník lze zakrátit podle tloušťky zdiva) |
Tab.: Upevňovací set Typ E
| Upevňovací set | Typ A | Typ B 10 cm | Typ B 15 cm | Typ B 20 cm |
|---|---|---|---|---|
| obsah balení |
2 x vrut (10 x 140 mm) 4 x podložka (34 mm) 4 x podložka (44 mm) |
2 x vrut (10 x 210 mm) 2 x hmoždinka (14 x 100 mm) 2 x PVC podpěrný nosník 2 x podložka (34 mm) |
2 x vrut (10 x 270 mm) 2 x hmoždinka (14 x 100 mm) 2 x PVC podpěrný nosník 2 x podložka (34 mm) |
2 x vrut (10 x 330 mm) 2 x hmoždinka (14 x 100 mm) 2 x PVC podpěrný nosník 2 x podložka (34 mm) |
| vhodný pro |
dřevo / OSB desky bez vnější izolace |
beton a ostatní plná zdiva s vnější izolací do 10 cm (nevhodný pro Porobeton!) |
beton a ostatní plná zdiva s vnější izolací do 15 cm (nevhodný pro Porobeton!) |
beton a ostatní plná zdiva s vnější izolací do 20 cm (nevhodný pro Porobeton!) |
| přerušený tepelný most | NE | NE | NE | NE |
| předvrtání | ANO | ANO | ANO | ANO |
| lze modifikovat | NE |
ANO ( PVC nosník lze zakrátit podle tloušťky zateplení) |
ANO ( PVC nosník lze zakrátit podle tloušťky zateplení) |
ANO ( PVC nosník lze zakrátit podle tloušťky zateplení) |
| Upevňovací set | Typ C | Typ D | Typ E | Typ F |
|---|---|---|---|---|
| obsah balení |
2 x vrut (10 x 140 mm) 2 x hmoždinka (14 x 140 mm) 2 x podložka (34 mm) 2 x podložka (44 mm) |
2 x ALU/PVC podpěrný nosník (M10 x 240 mm) 2 x šroub (M10 x 80 mm) 2 x závitová tyč (M10 x 1000 mm) 2 x matice (M10) 2 x podložka (34 mm) 2 x podložka (44 mm) |
2 x PVC nosník (M10 x 240 mm) 4 x šroub (M10 x 80 mm) 2 x podložka (34 mm) 2 x podložka (44 mm) |
2 x ALU/PVC podpěrný nosník (M10 x 240 mm) 4 x šroub (M10 x 100 mm) 2 x podložka (34 mm) 2 x podložka (44 mm) |
| vhodný pro |
beton a ostatní plná zdiva bez vnější izolace (nevhodný pro Porobeton!) |
Porobeton, Ytong, nebo ostatní dutá zdiva s vnější izolací |
Porobeton, Ytong, nebo ostatní dutá zdiva bez vnější izolace |
dřevo / OSB desky bez vnější izolace |
| přerušený tepelný most | NE | ANO | ANO | ANO |
| předvrtání | ANO | ANO | ANO | ANO |
| lze modifikovat | NE |
ANO (podpěrný nosník i závitovou tyč lze zakrátit podle tloušťky zdiva a zateplení) |
ANO (PVC nosník lze zakrátit podle tloušťky zdiva) |
ANO (podpěrný nosník lze zakrátit podle tloušťky zdi) |
| Kód produktu | Popis / rozměr | MJ | |
| 4291021 | Upevňovací set Typ E |
